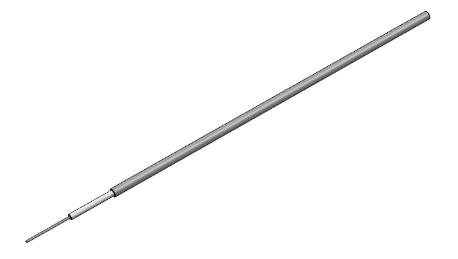

EZ-20-LA-TP半剛性鍍錫銅EZ Form
發布時間:2023-06-29 16:54:19 瀏覽:1381
EZ Form銅護套半剛性LA(低衰減)電纜線具備微孔電解介質,與實心PTFE半剛性電纜相比較,可以實現較低的衰減、較高的操作溫度及其較高的溫度相位穩定性能。
為防止空氣氧化,EZ Form建議把EZ-20-LA-TP保存在原包裝中,并把它儲存在干燥的溫度可控環境里直到應用。
EZ-20-LA-TP 0.023"半剛性鍍錫銅外導體,SPCW中心導體,LDPTFE電解介質,低損耗。
美國EZ Form是一家TPC電纜線制造廠商,成立于1984年,具有AS9100D航空航天質量認證體系,為全球客戶提供同軸線纜、微波連接器和同軸延遲線產品。其產品被普遍使用于軍工、航空航天、通訊、醫療、儀器和測試等領域。
深圳市立維創展科技有限公司,授權代理EZ Form產品,歡迎咨詢。
詳情了解EZ Form Cable產品請點擊:/brand/78.html
Specifications
DIMENSIONS | |
Center Conductor Diameter | 0.0056 in |
Dielectric Diameter | 0.0170 in |
Outer Conductor Diameter | 0.0230 in |
MATERIALS | |
Center Conductor Material | SPCW |
Dielectric Material | LD PTFE |
Outer Conductor Material | Copper |
Outer Conductor Plating Material | Tin |
RoHS Compliant | Yes |
MECHANICAL CHARACTERISTICS | |
Minimum Temperature | ?55 °C |
Maximum Temperature | +225 °C |
Inside Bend Radius (Minimum) | 0.100 in |
Weight | 0.10 lbs per 100 ft |
ELECTRICAL CHARACTERISTICS | |
Nominal Impedance | 50.0 ? |
Nominal Impedance Margin | ±2.0 ? |
Velocity of Propagation | 76.50% |
Shielding Effectiveness | >165 db |
Voltage Withstanding | 750 VRMS@ 60 Hz |
Continuous Working Voltage | 300 VRMS max |
Maximum Operating Frequency | 250 GHz |
Attenuation | |
FREQUENCY | DB / 100 FT TYPICAL |
0.5 GHz | 46 db |
1.0 GHz | 65.3 db |
5.0 GHz | 146.8 db |
10.0 GHz | 207.8 db |
18.0 GHz | 280 db |
26.5 GHz | 340 db |
40.0 GHz | 419.5 db |
50.0 GHz | 470 db |
65.0 GHz | 537 db |
90.0 GHz | 634 db |
Power | |
FREQUENCY | WATTS CW @ 20 °C (MAX) |
0.5 GHz | 30W |
1.0 GHz | 21 W |
5.0 GHz | 9 W |
10.0 GHz | 7W |
18.0 GHz | 3.9 W |
26.5 GHz | 3.2W |
40.0 GHz | 2.5 W |
50.0 GHz | 2.2 W |
65.0 GHz | 1.9 W |
90.0 GHz | 1.7 W |
推薦資訊

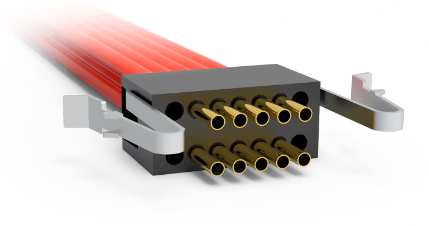

AirBorn Airstrip 系列互連器件提供了I/O 電纜安裝以及垂直和直角板安裝型號,可滿足不同的安裝需求。該系列的規格包括0.050“(1.27mm)觸點間距,1行和2行選項,2-60個觸點以及4個可靠的聯系點。另外,它還提供了垂直、直角、I/O 和模型多種選擇,以滿足不同場景的需求。
