HOLT HI-25850 MIL-STD-1553/1760 3.3V雙收發器
發布時間:2024-01-30 09:58:06 瀏覽:1548

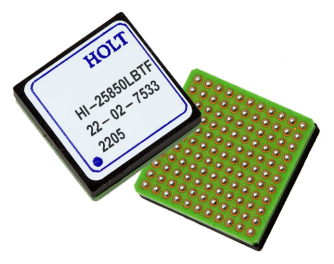

HOLT HI-25850是一款超低功耗CMOS雙收發器,具有集成變壓器,旨在滿足MIL-STD-1553和MIL-STD-1760規范的要求。帶有集成變壓器的雙收發器為協議IC或FPGA與雙冗余MIL-STD-1553總線的接口提供了一個單部件解決方案。
每個母線的發送部分接收互補的CMOS / TTL Manchester II雙相數據,并將其轉換為適合驅動集成隔離變壓器的差分電壓。為每個發射機提供單獨的發射機抑制控制信號。每個總線的接收部分將1553總線差分數據轉換為適合輸入到曼徹斯特解碼器的互補CMOS / TTL數據。每個總線都有自己的Receive Enable輸入,當被禁用時,它強制兩個接收輸出信號到總線空閑狀態(邏輯“0”)。
該器件還具有1.8V, 2.5V和3.3V兼容的數字I/O,使其更容易與各種fpga接口。
為了減少傳輸端剩余電壓偏移(“尾斷”),可以將邏輯級傳輸信號輸入進行時鐘輸入,以同步其上升/下降轉換。這可以補償由電路板布局引起的時序不匹配或發射信號路徑傳播差異。當次優電路板設計始終呈現接近或超過強制限制的尾斷幅度時,另一個獨特的選項允許用戶選擇特定總線的數字尾斷補償水平。
HI-25850還提供可選的接收輸出脈沖擴展。使用傳統的MIL-STD-1553收發器,低幅度接收信號可能導致RX/nRX脈沖寬度小于100ns。啟用該特性后,RX/nRX輸出脈沖寬度不低于180ns,大大簡化了解碼器設計并增強了噪聲性能。
應用:
·MIL-STD-1553端子
·飛行控制和監測
·雷達系統
·ECCM接口和門店管理
·測試設備
·傳感器接口和儀表
特性:
·符合MIL-STD-1553A和B, MIL-STD-1760和arinc708a
·集成MIL-STD-1553變壓器
·3.3V單電源運行
·輸入數據同步。
·尾斷補償控制。
·接收機輸出脈寬擴展控制。
