TI德州儀器TPSM843820E DCDC降壓電源模塊
發布時間:2024-03-14 10:18:41 瀏覽:1961
TI德州儀器TPSM843820E是一款高效、小巧、靈活且易用的同步降壓轉換器,采用MicroSiP電源模塊封裝。輸入電壓高達18V,系統設計人員可以通過電阻器調節固定頻率。內部補償在減少外部元件的同時,降低了設計尺寸。高頻電容器集成在內,可降低開關節點的瞬態峰值。
該轉換器采用內部補償、固定頻率高級電流模式控制,支持高達2.2MHz的開關頻率并提供高效率。固定頻率控制器在500kHz至2.2MHz范圍內運行,可通過SYNC引腳與外部時鐘同步。其他功能包括高精度電壓基準、可選的軟啟動時間、單調啟動至預偏置輸出、可選的電流限制、可調UVLO(通過EN引腳實現)以及全套故障保護。
產品特點包括:
- 固定頻率、內部補償高級電流模式 (ACM) 控制
- 小巧的3.5mm × 3.5mm × 1.6mm、15引腳DFM封裝MicroSiP電源模塊
- 高效、整合了25mΩ和6.5mΩ MOSFET、電感器和基本無源器件
- 輸入電壓范圍:4V至18V
- 輸出電壓范圍:0.5V至1.8V
- 三種可選PWM斜坡選項,優化控制環路性能
- 五種可選開關頻率:500kHz、750kHz、1MHz、1.5MHz和2.2MHz
- 與外部時鐘同步
- ±0.5%的電壓基準精度,溫度范圍內始終如一
- 可選軟啟動時間:0.5ms、1ms、2ms和4ms
- 單調啟動至預偏置輸出
- 可選電流限制,支持更低電流運行
- 可調節輸入欠壓鎖定功能使能端
- 電源正常輸出監視器
- 輸出過壓、輸出欠壓、輸入欠壓、過流和過熱保護
- 與3A-TPSM843320E6A-TPSM843620E引腳兼容
- 工作溫度范圍:–55°C至125°C
應用:
? 無線基礎設施和有線通信設備
? 光學模塊
? 測試和測量
? 醫療和保健
? 航天和國防
TPSM843820E是一款功能齊全、性能優越的同步降壓轉換器,適用于各種電源管理應用,并具有便捷靈活的特點,可滿足設計需求。
上一篇: DEI5090線路驅動器
下一篇: TE泰科2040852-1 Y形夾
推薦資訊

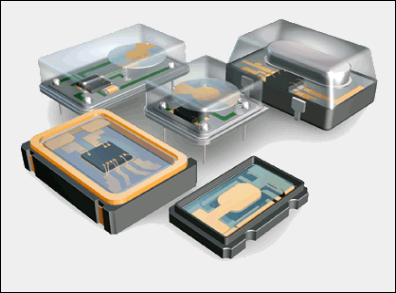

MEMS和石英晶體振蕩器都可以通過溫度補償實現低于1 PPM的穩定性,或者使用烤箱控制達到PPB級別的精度。晶體振蕩器可分為TCXO和OCXO兩種,而類似補償的MEMS則用XO表示。
