如何選擇EMI電源濾波器?

發布時間:2024-06-05 09:04:01     瀏覽:1921

  在現代電子系統中,開關模式電源因其高效率和緊湊的設計而廣受歡迎。然而,這些電源在運行過程中會產生電磁干擾(EMI),這可能會影響系統的性能并違反監管標準。為了解決這一問題,選擇合適的EMI電源濾波器至關重要。本文將指導您如何為您的系統選擇最佳的EMI濾波器。

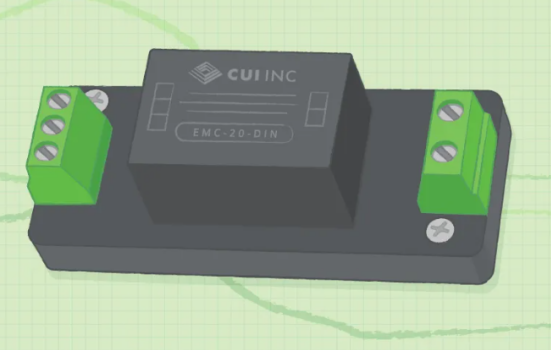

如何選擇EMI電源濾波器?

   EMI和電磁兼容性背景:

  電磁兼容性(EMC)是指電子設備在電磁環境中正常工作的能力,同時不會對其他設備造成不可接受的干擾。EMC問題通常涉及三個主要組成部分:噪聲源、路徑和受體。

  -噪聲源:可能包括電源、微處理器、視頻驅動器等設備。

  -路徑:噪聲可以通過輻射或傳導路徑傳播。

  -受體:任何可能受到噪聲影響的設備。

  監管機構通常會分別測試傳導和輻射的電磁輻射,并設定相應的限制。

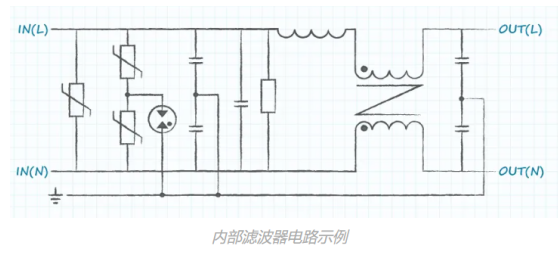

  EMI濾波器和系統要求:

  在選擇EMI濾波器時,首先要確保它滿足系統的基本電氣要求:

  - 額定電壓:濾波器能承受的最大輸入電壓。

  - 隔離電壓:輸入線和地線/機架接地之間的隔離額定值。

  - 額定電流:在指定工作溫度范圍內通過濾波器的最大電流。

  - 工作溫度:設備能運行的最大溫度范圍。

  - 漏電電流:流過地線/機架接地的電流,需符合安全標準。


  EMI濾波特性:

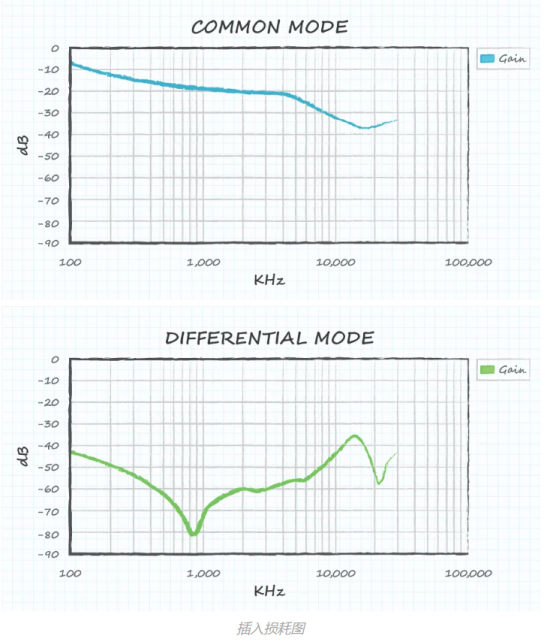

  選擇符合系統工作條件的濾波器后,應評審其濾波特性。數據表中的插入損耗圖是評估濾波器性能的關鍵工具。插入損耗表示信號在濾波器輸入和輸出之間的衰減程度,通常以分貝(dB)為單位。

  - 共模損耗:適用于抑制同時出現在兩條線路上的噪聲。

  - 差模損耗:適用于抑制僅出現在一條線路上的噪聲。

  插入損耗的計算公式為:

  插入損耗(dB) = 20Log 10(未過濾信號/已過濾信號)   或    已過濾信號(dB) = 未過濾信號(dB) - 插入損耗(dB)


  結論

  選擇合適的EMI電源濾波器是確保電子系統符合電磁兼容性標準的關鍵步驟。通過理解系統的EMC需求、濾波器的電氣要求以及濾波特性,工程師可以有效地減少系統中的電磁干擾,確保系統的穩定運行和符合法規要求。在選擇濾波器時,務必考慮所有相關參數,并參考制造商提供的數據表和測試報告,以確保所選濾波器能夠滿足特定應用的需求。
