DEI1198-TES-G 8通道并行分立數字接口IC
發布時間:2024-07-01 09:34:38 瀏覽:2026
DEI1198-TES-G是一款高性能的8通道并行分立數字接口集成電路(IC),專為航空電子系統打造。采用高壓DIMOS(HV DIMOS)技術,這款I(lǐng)C具有出色的電氣特性和可靠性,特別適用于需要處理GND/OPEN離散信號的復雜航空環境。
PART NUMBER | MARKING | PACKAGE | TEMPERATURE |
DEI1198-TES-G | DEI1198-TES | 24 TSSOP G | -55 / +85 ℃ |
DEI1198-TMS-G | DEI1198-TMS | 24 TSSOP EP G | -55/+125 ℃ |
主要特性:
多通道輸入:集成8個離散輸入通道,能夠檢測并轉換GND/OPEN離散信號為邏輯數據。
精確輸入閾值與遲滯:滿足空客ABD0100H規范,設定了4.5V和10.5V的輸入閾值,以及3V的遲滯,確保信號轉換的準確性和穩定性。
電流特性:拉電流/灌電流約為1 mA,有助于防止繼電器觸點干燥,提升系統的可靠性。
內部保護機制:內部隔離二極管提供電路保護,有效抵御外部電氣干擾。
雷電瞬態抗擾度:結合外部3 kΩ電阻,實現高達1600 V的雷電瞬態抗擾度,符合DO160E標準第22節4級和5級要求。
瞬變保護:遵循DO160標準第22節類別A3和B3,以及波形5A至500 V的要求,為輸入提供全面的保護。
靈活的I/O接口:支持TTL/CMOS兼容的輸入和三態輸出,方便與其他數字系統無縫對接。
控制信號:包括時鐘(CLK)和輸出使能(/OE)控制,提供靈活的輸入輸出控制功能。
寬電源電壓范圍:邏輯電源電壓(VCC)為3.3V ±%,模擬電源電壓(VDD)為12.0V至16.5V,滿足各種航空電子系統的電源需求。
兼容封裝:采用24引腳TSSOP封裝,與DEI1166/67引腳兼容,方便替換和升級。
應用設計要求:
在每個分立輸入上串聯一個3 kΩ電阻器,以滿足DO160 3級和WF5A 500 V引腳注入抗擾度要求。
若需進一步提高抗擾度至5級,可在電阻器和輸入引腳之間增加TVS(瞬態電壓抑制器)。
深圳市立維創展科技有限公司,優勢提供DEI高端芯片訂貨渠道,部分備有現貨庫存。
推薦資訊

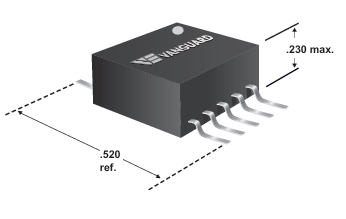

Vanguard Electronics的SM1553系列數據總線脈沖變壓器是為軍事和航空領域設計的高可靠性組件,符合MIL-STD-1553標準,具備優異的電氣性能和環境適應性。這些變壓器采用緊湊的低輪廓設計,支持自動貼裝,提供多種變比選項,并具有耐濕、耐震和耐浸水的特性,能夠在-55°C至+125°C的寬溫度范圍內穩定工作。SM1553系列還提供定制設計服務,以滿足特定應用需求,確保在嚴苛環境中的長期穩定運行。
