Ampleon BLM8G0710S-15PBG雙段式2級功率MMIC
發布時間:2024-08-06 09:39:41 瀏覽:876
Ampleon BLM8G0710S-15PBG是一款高性能的雙段式2級功率MMIC(Monolithic Microwave Integrated Circuit),它采用了Ampleon公司最先進的GEN8 LDMOS(Laterally Diffused Metal Oxide Semiconductor)技術。這款器件設計用于在700 MHz至1000 MHz的頻率范圍內工作,非常適合作為通用驅動器或小型蜂窩終端。
特點和優勢:
寬帶工作設計:頻率范圍從700 MHz至1000 MHz。
高截面間隔離度:允許靈活的組合配置。
集成溫度補償偏置:確保在不同溫度下的穩定性能。
外部可訪問的偏置:方便用戶進行調整和優化。
集成ESD保護:增強器件的耐用性和可靠性。
優異的熱穩定性:即使在高溫環境下也能保持性能。
高功率增益:提供有效的信號放大。
片上匹配:簡化了設計和集成過程。
RoHS合規性:符合環保標準,具體信息可參考Ampleon網站。
應用:
- 射頻功率MMIC,特別適用于700 MHz至1000 MHz頻率范圍內的W-CDMA基站。
- 支持多種電路拓撲,包括雙截面或單端、多爾蒂、正交組合和推挽式配置。
性能參數:
Symbol | Parameter | Conditions | Min | Typ/Nom | Max | Unit |
frange | frequency range | 700 | 1000 | MHz | ||
PL(3dB) | nominal output power at 3 dB gain compression | 15 | W | |||
Test signal: 1-c W-CDMA | ||||||
Gp | power gain | VDS = 28 V; f = 957.5 Hz; PL(AV) = 8 W [0] | 36 | dB | ||
RLin | input return loss | VDS = 28 V; f = 957.5 Hz [0] | -16 | dB | ||
ηD | drain efficiency | VDS = 28 V; f = 957.5 Hz; PL(AV) = 8 W [0] | 27 | % | ||
ACPR5M | adjacent channel power ratio (5 MHz) | VDS = 28 V; f = 957.5 Hz; PL(AV) = 8 W [0] | -41 | dB |
相關推薦:
1.4-2.2GHz L/S波段射頻功率晶體管Ampleon
推薦資訊
LS1046A處理器是NXP QorIQ系列的高性能、多核、64位Arm?架構處理器,支持四核(LS1046A)和雙核(LS1026A)版本,適用于嵌入式網絡、工業基礎設施、企業路由器、交換機、網絡附加存儲(NAS)、安全設備及虛擬客戶邊緣設備(vCPE)等場景。其核心性能包括四個Arm? Cortex?-A72處理器核心,最高1.8 GHz頻率,支持10 Gbps性能、DDR4 SDRAM內存控制器及ECC保護,并集成數據路徑加速架構(DPAA)和安全引擎(SEC),支持多種高速接口和低功耗模式。該處理器采用23 mm x 23 mm的780球FC-PBGA封裝,支持多種電源電壓,廣泛應用于網絡設備、工業自動化、物聯網(IoT)邊緣計算及安全設備等領域。

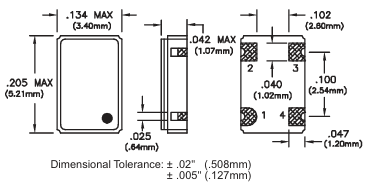

Connor Winfield的7115、7125和7135型號表面貼裝晶體振蕩器,采用5V HCMOS技術,頻率范圍1.8MHz至50MHz,工作溫度0至70°C,具有寬頻率公差和三狀態啟用/禁用功能,適用于精密時鐘應用。
