低噪聲放大器(LNA)關鍵參數測試Princeton Microwave
發布時間:2025-07-08 08:43:32 瀏覽:79
低噪聲放大器電路是許多接收器鏈中的第一級。它的工作是放大輸入信號,同時保持低噪聲水平。即使是 LNA 性能的微小改進也會對信號清晰度產生很大的影響。 Princeton Microwave Technology公司專注于設計和測試高性能、低噪聲的放大器電路。
1.關鍵參數
噪聲系數(NF):衡量放大器引入的額外噪聲,越低越好(直接影響接收機靈敏度)。
增益:信號放大能力,需在目標頻段內保持穩定。
線性度:通過P1dB(1dB壓縮點)和IP3(三階交調截點)評估大信號下的失真。
輸入/輸出回波損耗(S11/S22):反射越小,匹配越好(通常要求<-10dB)。
穩定性:需確保全頻段無振蕩(通過K因子等指標驗證)。
帶寬:性能達標的工作頻率范圍。
2. 測試工具與方法
矢量網絡分析儀(VNA):測量S參數(增益、回波損耗、隔離度)。
噪聲系數分析儀:采用Y因子法精確測量NF。
頻譜分析儀:輔助分析諧波、雜散等。
信號發生器與功率計:用于線性度測試(如P1dB測試)。
3. 測試挑戰
微小噪聲測量:需高精度儀器和嚴格校準。
系統誤差控制:測試夾具、電纜等需去嵌入校準。
環境干擾:需在屏蔽環境中進行,避免外部噪聲影響。
4. 測試流程示例
噪聲系數:連接噪聲源→Y因子法計算NF。
增益與匹配:VNA掃描S21(增益)、S11/S22(回波損耗)。
線性度:逐步增加輸入功率→記錄P1dB和IP3。
穩定性:全頻段掃描→檢查K因子>1且無異常振蕩。
5. 實際應用建議
頻段匹配:確保LNA的帶寬覆蓋目標應用頻段(如衛星通信的C/Ku波段)。
系統集成:NF和增益需與后級電路(如混頻器)協同優化。
可靠性驗證:高低溫、振動等環境應力測試(尤其針對軍工/航天應用)。
6、Princeton Microwave低噪聲放大器型號及參數:
MODEL NUMBER | Frequency (GHz) | Gain | Pout 1dB | Noise Figure | |
Start | Stop | dB Min | dB min | dB Max | |
PmTA-0506-30-4 | 0.05 | 6 | 30 | 18 | 4 |
PmTA-0112-30-4 | 1 | 12 | 30 | 17 | 4 |
PmTA-0218-17-2 | 2 | 18 | 17 | 18 | 2 |
PmTA-0220-30-2.5 | 2 | 20 | 30 | 16 | 2.5 |
PmTA-0223-30-2 | 2 | 23 | 30 | 17 | 2 |
PmTA-0618-40-1.8 | 6 | 18 | 40 | 16 | 1.8 |
PmTA-0620-40-2.5 | 6 | 20 | 40 | 10 | 2.5 |
PmTA-0721-45-2.3 | 7 | 21 | 45 | 15 | 2.3 |
PmTA-1230-24-2 | 12 | 30 | 24 | 23 | 2 |
PmTA-1830-20-3 | 18 | 30 | 20 | 10 | 3 |
PmTA-1832-44-3 | 18 | 32 | 44 | 18 | 3 |
PmTA-2030-30-2.2 | 20 | 30 | 30 | 11 | 2.2 |
PmTA-40G-15-4.5 | 30KHz | 40 | 15 | 22 | 4.5 |
PmTA-40G-24-3.2 | 30khz | 40 | 24 | 11 | 3.2 |
PmT公司自1993年起為軍事和電信市場提供高質量的微波器件,如振蕩器和放大器。該公司產品系列包括各種振蕩器、低噪聲放大器、功率放大器、功率分配器、耦合器、濾波器、混頻器等。立維創展代理分銷PmT公司產品,歡迎了解。
推薦資訊
Vishay STH系列是一種軍用H級濕式鉭電容器,廣泛應用于軍事、航空航天和國防領域。這些電容器具有高可靠性和長壽命的特點,能夠在苛刻的環境條件下工作。

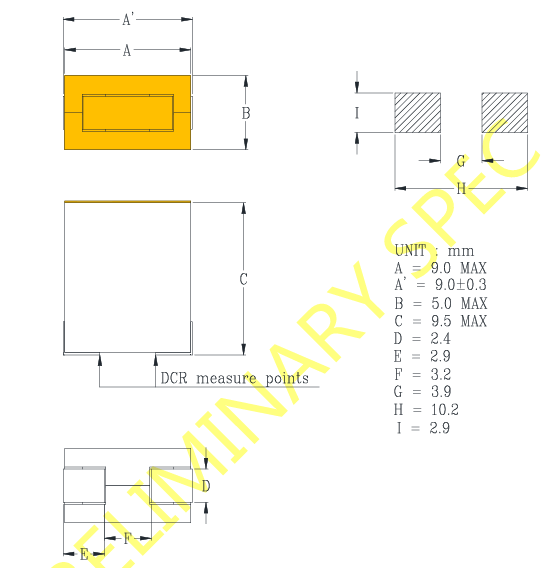

HCME0995大電流SMT功率電感器是臺達(DELTA)公司推出的一款高性能電感器,專為高電流應用設計。該電感器具有緊湊的表面貼裝封裝,能夠有效降低電路中的電流噪聲和電磁干擾,確保設備的穩定性和可靠性。其核心材料和繞組設計使得它在高頻率下也能保持優良的性能,適合于開關電源、DC-DC轉換器等多種應用場景。
