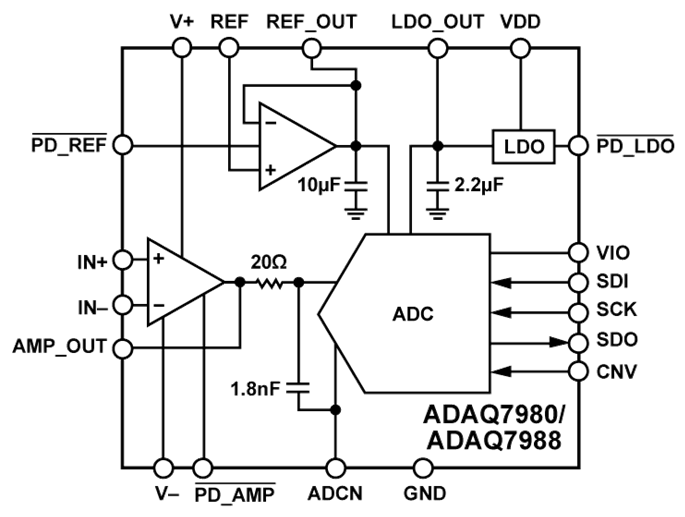

ADI的ADAQ7980/ADAQ7988是16位模數轉換器(ADC)μModule ?數據管理系統，將4個通用型信號分析和調節模塊嵌入到支持多種應用的系統級封裝(SiP)設計上。ADAQ7980包括最重要的無源器件，減少了和應用逐漸靠近存儲器(SAR)ADC的傳統信號鏈相應的諸多設計挑戰。這些無源元件對于推動規定的器件性能尤為重要。

ADAQ7980/ADAQ7988包括高精度、低功耗、16位SARADC、低功耗、高帶寬、高輸入阻抗ADC驅動器、低功耗、穩定性基準緩沖器更加高效電源管理模塊。ADAQ7980選用微型5mm×4mmLGA封裝，優化了數據管理系統的設計流程。ADAQ7980/ADAQ7988的系統集成度解決了很多設計挑戰，同時器件依然提供可設置ADC驅動器反饋環路的靈活性，以允許增益值和/或共模調整。一組4個器件電源可提供更好的的系統穩定性；然而，單電源使用是可以實現的，對器件使用規格的影響最低。

ADAQ7980/ADAQ7988集成在數據采集信號鏈設計中常見的緊湊型集成電路(IC)型號規格的關鍵器件中。μModule系列將器件選擇、優化和規劃的設計負擔從設計人員轉移至器件上，有效縮短設計規劃時間、系統故障處理，并因此減少上市時間。

ADAQ7980串行外設端口(SPI)兼容的串行接口能夠在單個3線總線上以菊花鏈形式連接數個設備，并且提供可選擇的忙碌檢測器。用戶界面與1.8V、2.5V、3V或5V邏輯兼容。

ADAQ7980的規定溫度范圍為?55°C至+125°C。

特征和優勢

有利于應用

μModule數據采集系統

所有有源元件全部由Analog Devices,Inc.設計。

PCB面積減少50%

包括關鍵的無源元件

SPI-/QSPI-/MICROWIRE?-/DSP兼容串行接口

以菊花鏈方式連接多個ADAQ7980/ADAQ7988器件

具備1.8V/2.5V/3V/5V邏輯性接口的全功能電源配置

高性能

16位分辨率，無漏碼

吞吐量：1MSPS

INL：±8ppm（典型值）和20ppm（最高值）

SNR：10kHz時典型值為91.5dB（單位增益值）

THD：-105dB（10kHz）

零差錯：±0.06mV（典型值）（單位增益值）

零差錯溫度漂移：最高值1.3μV/°C

低能耗

1MSPS時典型值為21mW

靈活的斷電模式

中小型24管腳5mm×4mmLGA封裝

優異的ESD等級

3500V模特模型（HBM）

1250V場感應通電器件模型(FICDM)

寬溫度范圍：?55°C至+125°C

應用領域

自動測試設備（ATE）

電源供電的儀器儀表

通訊設備

數據采集

遠程控制

醫療設備
