- 產品詳情
支持水平和垂直角度測量
BGT60TR13C MMIC 是一款集成天線的 60GHz 雷達傳感器，配有 4 根發射天線和 <> 根接收天線。由于采用了L形天線陣列，可以確保水平和垂直角度測量。此外，天線封裝 (AIP) 概念消除了用戶端天線設計的復雜性，并且 PCB 可以使用標準 FR<> 材料進行設計。
通過集成有限狀態機實現最低功耗

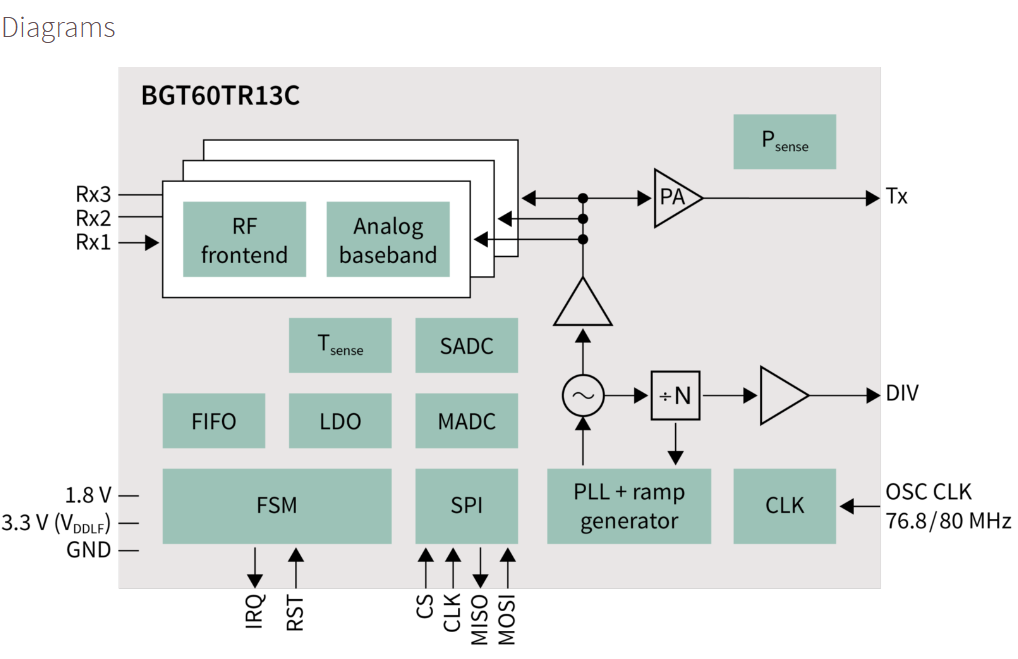

BGT60TR13C MMIC在小型封裝(6.5 x 5.0 x 0.9 mm3)中實現了超寬帶寬FMCW操作，并配備了集成有限狀態機(FSM)。在FSM的幫助下，BGT60TR13C可以執行FMCW頻率掃描(所謂的線性調頻)、數據采集以及將樣本自動存儲到內部FIFO存儲器中。由于傳感器運行期間優化了功率模式，可以保證 <5mW(占空比)的最低功耗。通過直流占空比將進一步降低平均功耗。
檢測最遠 15 米和亞毫米級運動的人體目標
得益于 5.5 GHz 的超寬帶寬，可以提供低至 ~3cm 的極低范圍分辨率，并且配合 400 MHz/μs 的上升速度，可實現更高的多普勒速度。此外，高信噪比 (SNR) 確保檢測最遠 15 m 以內的人，正面朝向傳感器，而高靈敏度允許檢測低至亞毫米的運動。通過非常常用的SPI(串行外設接口)，主機MCU首先配置傳感器，然后讀取采集的傳感器數據，最后執行特定于應用的信號處理步驟。
BGT60TR13C 提供創新和直觀的傳感功能
憑借其小尺寸和低功耗，BGT60TR13C MMIC 為許多應用帶來了創新、直觀的傳感功能。基于開發的算法，MMIC可以在不侵犯隱私的情況下服務于現有和新的應用程序和用例。由于其功能集，MMIC可以測量速度、角度、水平和垂直。
BGT60TR13C已被證明是一種功能強大的傳感器，可用于：
存在檢測/分段：BGT60TR13C能夠檢測、跟蹤和分割人體存在，同時在檢測微觀和宏觀運動方面提供極高的精度
非接觸式交互：BGT60TR13C確保檢測亞毫米級運動
生命傳感：BGT60TR13C能夠跟蹤消費電子、醫療保健以及工業應用中的生命體征
主要特點
有限狀態機 （FSM） | FSM 用于靈活配置雷達傳感器以管理調制和功率模式 |
| 上升速度：400MHz/μs | 實現更高的多普勒速度 |
| 高信噪比 （SNR） | 檢測最遠 15 米的人（正面） |
| 高帶寬 >5GHz | 極佳的距離分辨率，低至 ~3cm |
| 高靈敏度 | 檢測亞毫米級運動 |
| 封裝：6.5 x 5.0 x 0.9 mm3 | 由于封裝尺寸小，可以節省PCB面積并簡化設計過程 |
| <5mW（占空比根據已發布的 FCC 豁免） | 由于傳感器運行期間優化的功率模式，功耗最低。通過直流占空比進一步降低平均功耗 |
| 參數 | BGT60TR13C |
|---|---|
| 到達角 | 是的 |
| 天線 | 封裝中的天線 |
| 消耗電流 | 200毫安 |
| 家庭 | XENSIV? 60GHz 雷達傳感器 |
| 視場角 （HPBW） | 90 |
| 頻率最小最大值 | 58千兆赫 63.5千兆赫 |
| 獲得 | 5分貝 |
| 最大檢測范圍 | 15 米 |
| Rx 天線數量 | 3 |
| 發射天線數量 | 1 |
| 資格 | 工業 （JEDEC20/22） |
| 范圍 | 是的 |
| 電源電壓 | 1.8 伏 |
| 目標應用 | 人員跟蹤 ; 智能手機手勢 ; 心臟監測 ; 人數統計 ; 老年人監測 ; 保健 ; 主要家電 ; 材料檢測 ; 睡眠監測 ; 智能家居 ; 筆記本 ; 智能音箱 ; 智能手表 ; 存在檢測 |
| 溫度范圍 | -20 至 +70°C |
